在5G通信、新能源汽車、人工智能等新興產業的驅動下，IC封裝正朝著高密度、高可靠性、微型化方向加速演進。然而，載板與芯片間的粘接失效問題始終是制約封裝良率的核心痛點。而等離子清洗機技術憑借其獨特的分子級表面處理能力，正成為破解這一難題的關鍵技術路徑。
一、粘接失效的微觀根源：被忽視的界面污染
IC封裝過程中，載板與芯片的粘接界面存在三類典型污染物：
有機殘留物：光刻膠剝離不徹底、環氧樹脂固化放氣產物形成的碳氫化合物薄膜，厚度僅0.1-1μm卻足以阻隔金屬鍵合；
金屬氧化物：鋁引線框架表面自然形成的Al?O?氧化層，導致金-鋁鍵合剪切強度下降40%；
微顆粒污染：晶圓切割產生的硅碎屑、空氣中的塵埃顆粒，在鍵合界面形成應力集中點。
這些污染物在顯微鏡下呈現為蜂窩狀結構，使實際接觸面積不足理論值的30%，直接導致粘接強度衰減、熱膨脹系數失配引發的分層現象。
二、等離子清洗的分子級作用機制
等離子清洗通過活性粒子與材料表面的物理-化學雙重作用實現深度凈化：
物理轟擊效應：氬氣等離子體以500-800eV能量轟擊表面，產生"濺射清洗"效果，可去除0.01-1μm級顆粒污染物。
化學刻蝕反應：氧氣等離子體產生的氧自由基（·O、·O?）與有機物發生氧化分解反應，生成CO?、H?O等揮發性產物。對環氧樹脂放氣產物的去除率可達99.2%，表面碳含量從18.7%降至0.5%以下。
表面活化改性：氫等離子體通過還原反應去除金屬氧化物，同時引入羥基（-OH）、羧基（-COOH）等極性基團。接觸角測試顯示，處理后載板表面水接觸角從78°降至12°，表面能提升至72mN/m，顯著改善粘接劑潤濕性。
三、工藝參數的精準調控藝術
等離子清洗效果高度依賴工藝參數的協同優化：
氣體配比策略：對于鋁引線框架，采用O?/Ar=3:1的混合氣體，既保證氧化層去除效率，又避免過度刻蝕導致表面粗糙度惡化。
功率密度控制：射頻功率密度需控制在0.5-1.5W/cm2范圍。功率過低導致清洗不足，過高則引發表面損傷。
處理時間窗口：典型清洗周期為120-300秒，需根據材料特性動態調整。

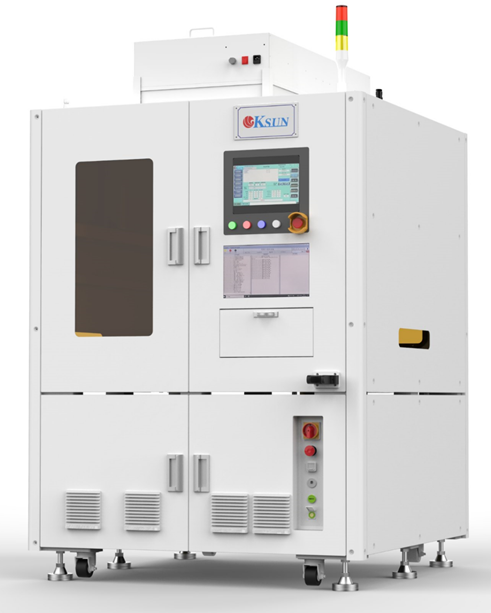

更多等離子清洗機相關詳情，歡迎各位蒞臨我司參觀考察交流。
